Схеми підключення Livolo

Підключення та синхронізація електрофурнітури Livolo

За допомогою сенсорного вимикача, ви можете керувати не тільки різними освітлювальними приладами, а й використовувати їх для управління шторами або як дверний дзвінок. Існують різні типи перемикачів. Нижче наводиться список вимикачів і схем підключення.

Важлива інструкція щодо встановлення сенсорних вимикачів

Встановлення всіх сенсорних вимикачів виконується без підключення до живлення та скляної панелі! Встановлювати скляну панель необхідно на вимикач, до якого не підключено живлення (автомати вимкнені).  Скляна панель може бути демонтована за допомогою плоскої викрутки. Для цього вставте викрутку в отвір і обережно поверніть її до клацання.

  1. Розпакуйте вимикач.
  2. Підключіть вимикач освітлення.
  3. Прикрутіть вимикач світла в монтажну коробку.
  4. Закріпіть лицьову панель, має бути «клацання».
  5. Увімкніть живлення (автомат).
  6. Вимикач запрацює після самоналаштування сенсора протягом 1 хв.

Якщо Ви не дотримувалися цієї інструкції, можливо, вимикач не буде реагувати на дотик.


Один сенсорний вимикач Livolo

  • Вимикач використовується для керування однією лінією навантаження з одного місця.
  • Має одну сенсорну кнопку, яка працює в режимі вкл/вимк.
  • З зворотного боку вимикача є дві клеми для підключення фази та однієї лінії навантаження.



Схема підключення односенсорного вимикача:


Налаштування дистанційного керування вимикачами Livolo

Вимикачі, які підтримують дистанційне керування в артикулі товару, мають букву R. Для налаштування дистанційного керування необхідно запрограмувати роботу вимикача з пультом.

  1. Натискаєте на вимикачі сенсор та тримайте близько 5 сек. поки не пролунає звуковий сигнал
  2. Натисніть кнопку дистанційного керування (наприклад, кнопку A).
  3. Про завершення синхронізації Ви будете проінформовані звуковим сигналом. Натисніть кнопку A, щоб увімкнути світло, натисніть кнопку A, щоб вимкнути світло.
  4. Можливе програмування кнопок на пульті дистанційного керування: А, В та С – ВКЛ/ВИМК, D – вимкнути все.
  5. Для диммера після синхронізації пульта функція кнопки такі: А – ВКЛ, B–збільшення яскравості, C–зменшення яскравості, D–ВИМК;

Скасувати синхронізацію, торкніться сенсора та утримуйте протягом 10 секунд, доки не пролунає подвійний звуковий сигнал. Якщо ви відпустите сенсор після першого звукового сигналу або після першого мерехтіння підсвічування, синхронізація не буде скасована

Відео посібник із синхронізації сенсорних вимикачів Livolo з функцією радіокерування з пультом дистанційного керування:



Є можливість однією кнопкою на пульті вмикати відразу кілька вимикачів. Наприклад, Вам необхідно висвітлити шлях із кімнати до кухні через коридор. Відео посібник з програмування сцен освітлення з використанням вимикачів Livolo з функцією дистанційного та пульта допоможе Вам:


Двох сенсорний вимикач Livolo

  • Вимикач використовується для керування двома лініями навантаження з одного місця.
  • Має дві сенсорні кнопки, кожна з яких працює в режимі вкл/викл.
  • З зворотного боку вимикача є три клеми для підключення фази та двох ліній навантаження.



Схема підключення двосенсорного вимикача:


Прохідний один сенсорний вимикач Livolo

  • Вимикачі використовуються для керування однією лінією навантаження з двох і більше місць.
  • Має одну сенсорну кнопку на кожному вимикачі, кожна з яких працює в режимі вкл/вимк.
  • У схемі використовується Головний та Повторні вимикачі.
  • Для підключення Головного вимикача використовуються три клеми: 1) вхід фази, 2) вихід однієї лінії навантаження, 3) інформаційний COM-провід.
  • Для підключення другорядного вимикача використовуються дві клеми: 1) вхід фази, 2) інформаційний COM-провід.
  • Можна підключити до 8 сенсорних вимикачів до одного ланцюга. У ланцюзі може бути не більше 8 сенсорів.



Схема підключення прохідних вимикачів Livolo:

Схема підключення прохідних вимикачів Livolo на розведення виконану для клавішних вимикачів

Увага! Функція прохідного перемикача починає працювати тільки після синхронізації з таким же перемикачем. Без синхронізації світло включатиме лише Головний вимикач.

Крок 1: Доторкніться до сенсора Головного вимикача і утримуйте палець до звукового сигналу (приблизно 4-5 секунд). Заберіть палець із зони сенсора.
Крок 2: Доторкніться до сенсора Другорядного перемикача для синхронізації на пів секунди. Якщо заблимає підсвічування, це означає, що синхронізація виконана.



Відео посібник із синхронізації двох прохідних вимикачів  Livolo:


Скидання синхронізації:
Доторкніться до сенсора Головного перемикача і утримуйте палець до другого звукового сигналу (приблизно через 10 секунд). Синхронізацію буде скинуто.


Відео посібник із синхронізації трьох прохідних вимикачів  Livolo:


Для скасування синхронізації необхідно утримувати сенсор на Головному вимикачі протягом 10 секунд до другого звукового сигналу. Синхронізація буде скинута.

Прохідний двосенсорний вимикач Livolo

  • Вимикачі використовуються для керування двома лініями навантаження з двох і більше місць.
  • Має дві сенсорні кнопки на кожному вимикачі, кожна з яких працює в режимі вкл/викл.
  • У схемі використовується Головний та Повторні вимикачі.
  • Для підключення головного вимикача використовуються чотири клеми: 1) вхід фази, 2) вихід першої лінії навантаження, 3) вихід другої лінії навантаження, 4) інформаційний
  • Для підключення Другорядного вимикача використовуються дві клеми: 1) Вхід фази, 2) інформаційний COM-провід.
  • Можна підключити до чотирьох сенсорних вимикачів в один ланцюг. У ланцюзі може бути не більше 8 сенсорів.



Схема підключення двосенсорних прохідних вимикачів Livolo:



Після підключення прохідних вимикачів, їх необхідно синхронізувати для спільної роботи.



Схема підключення подвійних прохідних сенсорних вимикачів Livolo на розведення виконану для клавішних вимикачів

Після підключення, залишиться два незадіяні дроти.






Приклад реалізації освітлення в спальній кімнаті із застосуванням прохідних вимикачів Livolo

Завдання
  1. Реалізувати управління загальним освітленням кімнати з трьох місць: при вході до спальні, слава ліжка, праворуч ліжка.
  2. Реалізувати управління бра зліва ліжка та праворуч ліжка.

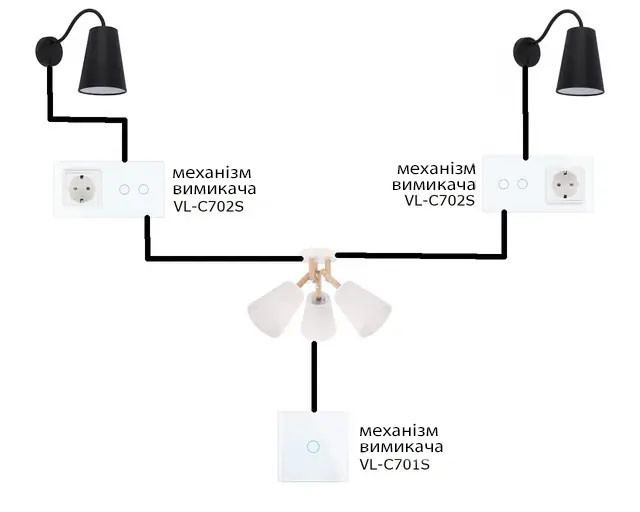

Схема підключення прохідних вимикачів Livolo в даному випадку буде такою:

Після підключення прохідних вимикачів, їх необхідно синхронізувати для спільної роботи. Відео приклад із синхронізації дивіться вище на цій сторінці.



Анотація. Після підключення та синхронізації керування світла в кімнаті буде таким:

  • Лампа №3 керується з вимикача №1, №2, №3;
  • Лампа №1 управляється з вимикача №1
  • Лампа №2 управляється з вимикача №2

Підключення двосенсорного та двох односенсорних прохідних вимикачів Livolo

Завдання: Реалізувати керування двома зонами освітлення з трьох місць.

Схема підключення прохідних вимикачів Livolo в даному випадку буде такою:

Відео посібник з управління яскравістю освітлення за допомогою сенсорного димера Livolo:

Керування сенсорним вимикачем світла з диммером (світлорегулятор):

1. Короткочасним дотиком до сенсора вимикача увімкніть/вимкніть світло.

2. Утримуючи палець на сенсорі, відрегулюйте яскравість лампи.

3. При повторному увімкненні диммер забезпечує яскравість свічення лампи встановленої до вимкнення.

Примітка:

1. Підходить тільки для ламп, що димуються, ламп розжарювання або регульованих прожекторів.

2. Вимикач не підходить для ламп денного світла.

3. Потужність навантаження повинна становити щонайменше 25 Вт, трохи більше 500 Вт. Можливе незначне нагрівання вимикача.


LED адаптер

У деяких випадках для коректної роботи сенсорного вимикача світла зі світлодіодними лампами необхідна установка LED адаптер щоб уникнути миготіння ламп у вимкненому стані.



Схема підключення LED адаптера. Адаптер підключається паралельно до навантаження.

Схема підключення LED адаптера при використанні LED стрічки. Адаптер підключається паралельно трансформатору до мережі 220 вольт.

Якщо в монтажній коробці де встановлений вимикач є нуль, то адаптер можна встановити біля вимикача. Схема буде такою.

Вимикач має інтелектуальний процесор. Електроніка контролює весь процес керування навантаження. У разі обриву ланцюга сенсорний вимикач з його просунутою схемою управління просто відключається, таким чином ми маємо додаткову автономну систему безпеки. Залежно від положення ротора, навантаження створюване витяжкою є змінною. У деяких випадках навантаження прагне нуля, що призводить до відключення вимикача. Навчити вимикач правильно працювати з витяжкою можна за допомогою адаптера. Схема підключення адаптера для витяжки:




Стабілізатор пускового струму



Із застосуванням Стабілізатора пускового струму, сенсорний вимикач буде коректно працювати з моторами, наприклад витяжок, або потужних трансформаторів для 12 вольтових LED стрічок, LED лампами з драйверами, які при включенні споживають струм в десятки разів перевищує 5А.



Схема підключення Стабілізатора та Адаптера:


Сенсорний вимикач Livolo для штор, залюзі, воріт.

  • Вимикач використовується для керування одним моторизованим приводом штор, жалюзі, воріт.
  • Має дві сенсорні кнопки які працює в режимі відкрити/закрити.
  • З зворотного боку вимикача є 5 клем для підключення фази, нуля, і двох клем моторизованого приводу.



Відео посібник з управління шторами, жалюзі, воротами за допомогою сенсорного затворного вимикача Livolo:


Вимикач з "сухим контактом" Livolo

  • Вимикач використовується для систем Розумний дім.
  • Має одну або дві сенсорні кнопки які працюють в режимі імпульсу.
  • З зворотного боку вимикача є дві клеми для підключення фази, нуля та однієї або двох незалежних ліній.



Схема підключення вимикача із сухим контактом:


Кнопка


Терморегулятор Livolo

Терморегулятор з вбудованим датчиком температури

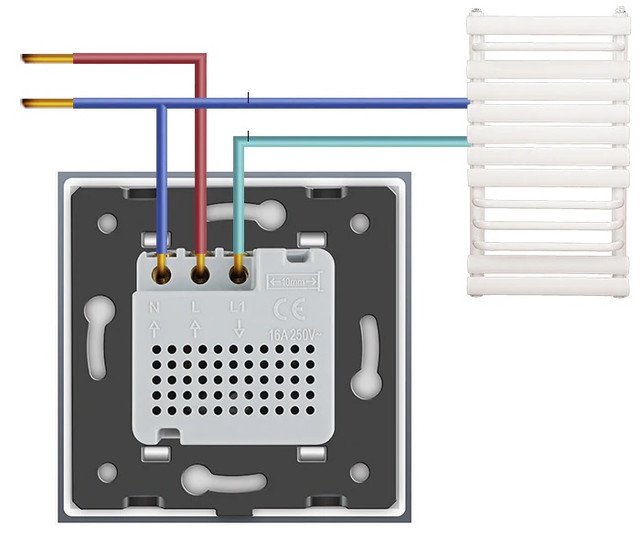

Терморегулятор з датчиком температури підлоги

Терморегулятор з вбудованим датчиком температури для газових систем опалення


Вимикач Smart витяжки

Підключення сенсорного вимикача до витяжки з датчиком вологості та таймером

Для підключення необхідний нуль у підрозетнику!

Підключення двох сенсорних вимикачів. Перший сенсор включає світло, другий - підключений до smart витяжки з датчиком вологості та таймером




Підключення майстер-кнопки Livolo

Вимкнення світла у всьому будинку з одного місця.
