Термостат (терморегулятор) сенсорний для внутрішньопідлогового конвектора водяного опалення та фанкойла

Сучасні цифрові рішення для опалення та вентиляції

Цифровий термостат призначений для комфортного керування вентиляцією та тепловим режимом конвекторів у різноманітних приміщеннях – як житлових, так і комерційних. Термостат дозволяє вибрати та налаштувати оптимальний режим опалення, забезпечуючи постійну температуру всередині.

Контролер кондиціонера пропонує управління за допомогою трьох режимів: охолодження, обігрів та вентиляція. Також ви можете вибрати одну з чотирьох швидкостей роботи вентилятора: тиха, середня, висока або автоматична. Контролер сумісний як з центральними системами кондиціонування, так і зі стандартними вентиляторними конвекторами з електричними клапанами.

Надзвичайна легкість в користуванні поєднана з елегантним дизайном, що впишеться в будь-який стиль інтер'єру. Керуйте різними функціями, просто доторкнувшись до сенсорного екрана. І найголовніше – вам не потрібно додаткових пристроїв. Усі необхідні можливості, включаючи регулювання швидкості вентилятора, доступні за допомогою одного контролера кондиціонера та підконтрольного пристрою.

Декілька режимів швидкості та опція вибору керування

Чотири швидкості роботи вентилятора: режим охолодження, нагрівання та вентиляції. Можливість вибору ручного або автоматичного режиму швидкості вентиляції.

Настінний пульт керування

Використовується для управління вентиляцією в системі центрального кондиціювання.

Термостат для кондиціонера

Контроль та регулювання температури

Сенсорний інтерфейс керування

Достатньо ніжного дотику до сенсорного екрана для виконання різних режимів.

З'єднання через RS485

Контролер управління (відправник) розміщується на стіні, а приймач - поруч з кондиціонером.

Пасує до будь-якого інтер'єру

Простий та стильний дизайн з красиво оформленою рамкою.

Стійка до вологи конструкція

Міцний та кришталево яскравий, не втрачає свого вигляду з часом.

Режим очікування

В режимі очікування індикатор живлення світиться синім кольором. Кнопки відображення та регулювання температури разом з кнопками вибору режиму та швидкості залишаються прихованими.

Загартоване напівпрозоре скло

Навіть гострий предмет не залишає на ньому подряпин.

Управління температурним режимом

Якщо дисплей залишається без дії протягом 5 секунд, він автоматично перемикається на відображення кімнатної температури.

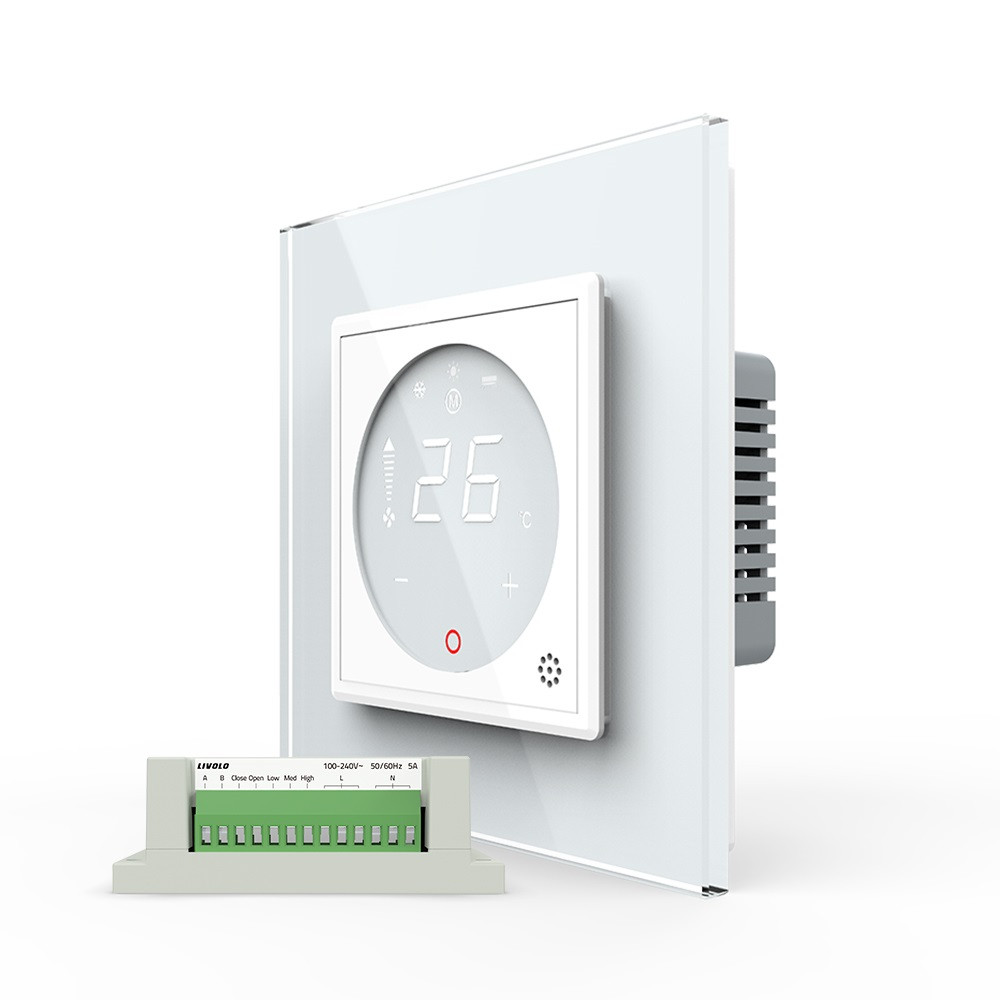

Складові частини

Розкішна рамка з кришталевого скла. Модуль контролера. Металева рамка супорт.

Встановлення контролера

Встановлюється в круглу монтажну коробку з міжцентровим для кріпильних гвинтів - 60 мм. Розмір контролера кондиціонера Livolo становить 80*80 мм.

Підключення термостата до внутрішньопідлогового конвектора

Живлення

• До термостата і контролера підводиться живлення 230 В.

• Контролер працює на напрузі 230 В і виконує керування внутрішньопідлоговим конвектором водяного опалення відповідно до налаштувань термостата.

У разі використання вентиляторів або сервоприводів на 12/24/48 В необхідно застосовувати понижувальні трансформатори.

При аналоговому керуванні (0–10 В)

Клема швидкості	Сигнал (В)	Режим вентилятора
Low	0 В	Вимкнено або мінімум
Med	~5 В	Середня швидкість
High	10 В	Максимальна швидкість

Принцип роботи

• Термостат передає керуючі сигнали до контролера по клемах А та В.

• Контролер подає фазу (230 В) на відповідні клеми Open, Close, Low, Med, High активуючи потрібні елементи системи.

Підключення сервоприводу (клапан подачі води)

• Клеми Open (Відкрити) та Close (Закрити) використовуються для керування сервоприводом.

• Контролер керує відкриттям або закриттям клапана, подаючи на ці клеми напругу.

Підключення вентилятора конвектора

• Клеми використовуються для перемикання режимів роботи вентилятора. Контролер подає 230 В на одну з цих клем відповідно до заданої температури.

  • Low (Низька швидкість)

  • Med (Середня швидкість)

  • High (Висока швидкість)
