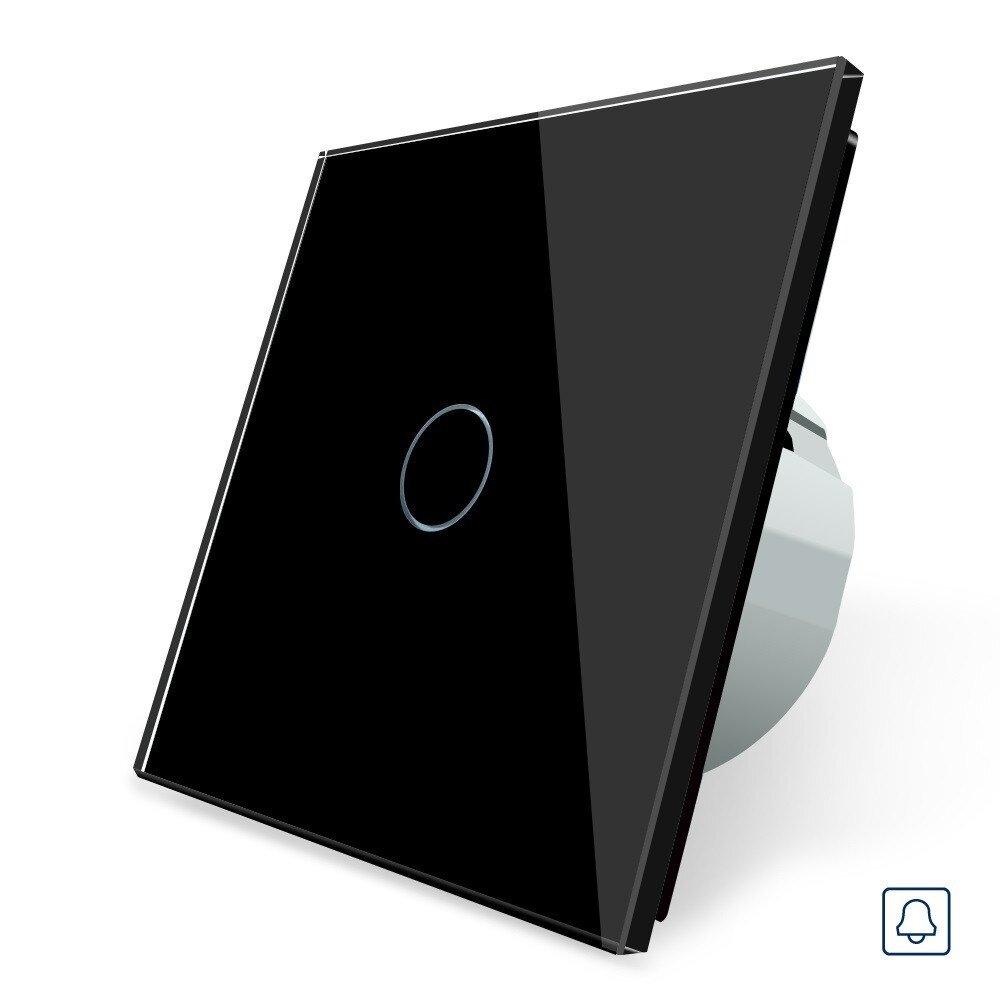

Сенсорна кнопка 1 сенсор Імпульсний вимикач Майстер кнопка Livolo чорний скло (VL-C701H-12)

Сенсорна кнопка зі скляною передньою панеллю

Принцип роботи: контакт замкнутий тільки під час дотику до сенсора.

Можливі сфери застосування:

1. Майстер кнопка - вимикання світла у всій квартирі одним вимикачем
2. Димування з декількох місць спільно з імпульсним DIM реле
3. Як кнопка дверного дзвінка
4. Для Розумного будинку
5. Для інших пристроїв, де є необхідність подати імпульс 220 вольт на пристрій

Майстер-кнопка або майстер-вимикач

Майстер-кнопка, або майстер-вимикач, без системи розумного будинку і своїми руками або руками свого електрика - цілком можливо. Просто потрібно знати про цю чудо-кнопку.

Робота майстер-вимикача полягає в наступному. Коли виходиш з дому, можна відключити електро харчування по всьому будинку одним дотиком до майстер-вимикача. Гасне світло, а також відключаються телевізор, розетка з праскою і т. П. Ми щасливі, тому що заощадили пару хвилин на перевірку розеток. А головне - немає відчуття чогось втраченого: «А я праску вимкнув?»

Схема підключення кнопки до імпульсного реле

Реалізація майстер вимикача

Прохідний димер. Альтернативний контроль яскравості

Використовуючи вимикач, можна вирішити димінг в альтернативному ланцюзі. Оскільки реле димера очікує імпульси, таким чином можна об'єднати імпульси декількох вимикачів і під'єднати його до точки входу реле димера, щоб реалізувати регулювання яскравості з декількох місць. Нижче наведені принципові схеми вирішення альтернативного затемнення.

Принципова схема рішення альтернативного затемнення

З використанням 002470290 Димер DIM-15

Принципова схема рішення альтернативного затемнення

З використанням 002470291 Димер SMR-M (до 160W, для регульованих LED і ESL ламп)

У деяких випадках, якщо вимикач не включає реле, між синім і блакитним проводом (клеми S і N реле) необхідно встановити адаптер.

Кнопка дверного дзвінка

Кнопку просто використовувати для управління дверним дзвінком

Сенсорна кнопка Livolo VL-C701H розмір

Кнопка має підсвічування сенсорної зони. У темний час доби ви з легкістю знайдете вимикач.

Габаритні розміри (80 * 80 мм) дозволяють встановити кнопку дверний дзвінок в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж дзвінка - без свердління та інших морочливих операцій.

Комплект постачання

- Сенсорний дверний дзвінок Livolo VL-C701H

- шурупи для кріплення;

- інструкція;

- коробка;

Інструкція

1. Перед установкою відключіть напругу електромережі.

2. Монтаж слід виконувати відповідно до монтажних схем. Вимикач монтується в круглу коробку європейського стандарту.

3. Не рекомендується подавати електрику і торкатися до електронних деталей цього пристрою без встановленої скляній панелі
