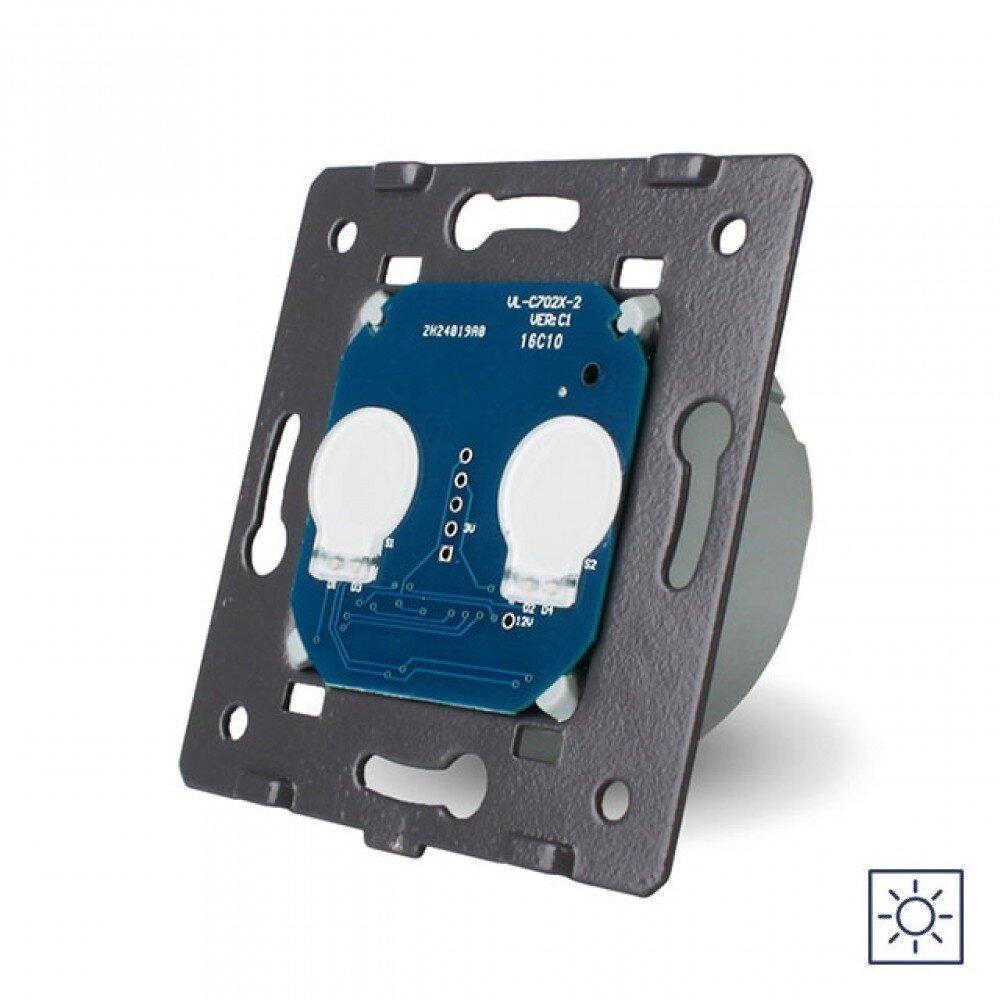

Механізм сенсорний вимикач 2 сенсора Сухий контакт Livolo (VL-FC2N-2G)

Модуль сенсорного вимикача на 2 канали для інтелектуальної провідної системи, модель Livolo VL-C702I

Безпотенційні вимикачі використовуються, коли вимикач Livolo не повинен безпосередньо керувати джерелом світла, але повинен подавати сигнал для модуля, який керує джерелом світла (наприклад, модулі Fibaro, LOXONE, інші пристрої Z-Wave ...)

Цей тип вимикача в основному призначений для використання з інтелектуальними системами Розумний будинок, яким необхідний так званий "сухий контакт реле".

Сенсорний вимикач LIVOLO VL-C702I з сухим контактом вимагає напруги живлення 230 В змінного струму, а також нейтрального проводу N. Вимикач працює в режимі №1, контакт замикається при дотику до сенсора, і розмикається при повторному дотику до сенсора. З використанням даного типу вимикача можна комутувати 12 В, 24 В, 115 В або 230 В. Максимальне навантаження на Сухий контакт - 1000 Вт.

Сумісні інтелектуальні провідні системи:

• LOXONE - кнопкова система 24 В (контакти 230 В / 24 В постійного струму)
• Пряме управління світлодіодним освітленням 230 В змінного струму
• всі інші 230V-системи, що підтримують класичний 1/2/0

Додаткова інформація:

• Сенсорний вимикач з сухим контактом - це спеціальний вимикач, і ми рекомендуємо вам ознайомитися з її докладними технічними параметрами перед її використанням.
• М'яка синє підсвічування сенсорного екрана служить орієнтовним світлом, тому ви можете легко знайти перемикач вночі

Особливості

• Сухий контакт
• Проста і швидка установка за допомогою гвинтового з'єднання
• Можлива установка як в стандартні, так і в глибокі монтажні коробки
• Може бути встановлений горизонтально або вертикально
• Можливо встановити до 5 штук в одну рамку
• Кріпиться до монтажної коробки гвинтами
• Міцний пофарбований металевий супорт
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт
• Використовується з рамкою з загартованого скла
• Ємнісний сенсор
• Стримане підсвічування синього і червоного кольорів

Розмір

Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж вимикачів - без свердління та інших морочливих операцій.

Комплект постачання

• Сенсорний вимикач Livolo VL-C702I
• шурупи для кріплення;
• інструкція;
• коробка;

Схема підключення Livolo VL-C702I

Клеми вхід і вихід замикаються при дотику до сенсора, розмикаються - при повторному дотику до сенсора.

Схема підключення навантаження яка працює від 220 вольт
